PUMA VTR1216F
- Største borddiameter: Kan håndtere en bred vifte af emner med borddiametre på op til 2500 mm.
- Forbedret stabilitet: Den rigide konstruktion og brede søjle sikrer overlegen stabilitet under tung bearbejdning.
- Høj produktivitet: Optimeret til effektiv bearbejdning af store emner med høj volumen, hvilket giver pålidelig ydeevne og holdbarhed.
Highlights
- Travels - X Axis Travel distance (mm): 1700
- Travels - Y Axis Travel distance (mm):
- Travels - Z Axis Travel distance (mm): 900
- Chuck size (mm): 1270
- Max. Turning Diameter (mm): 1600
- Max. Turning Length (mm): 950
Kompatible styringssystemer
Seriebeskrivelse
|

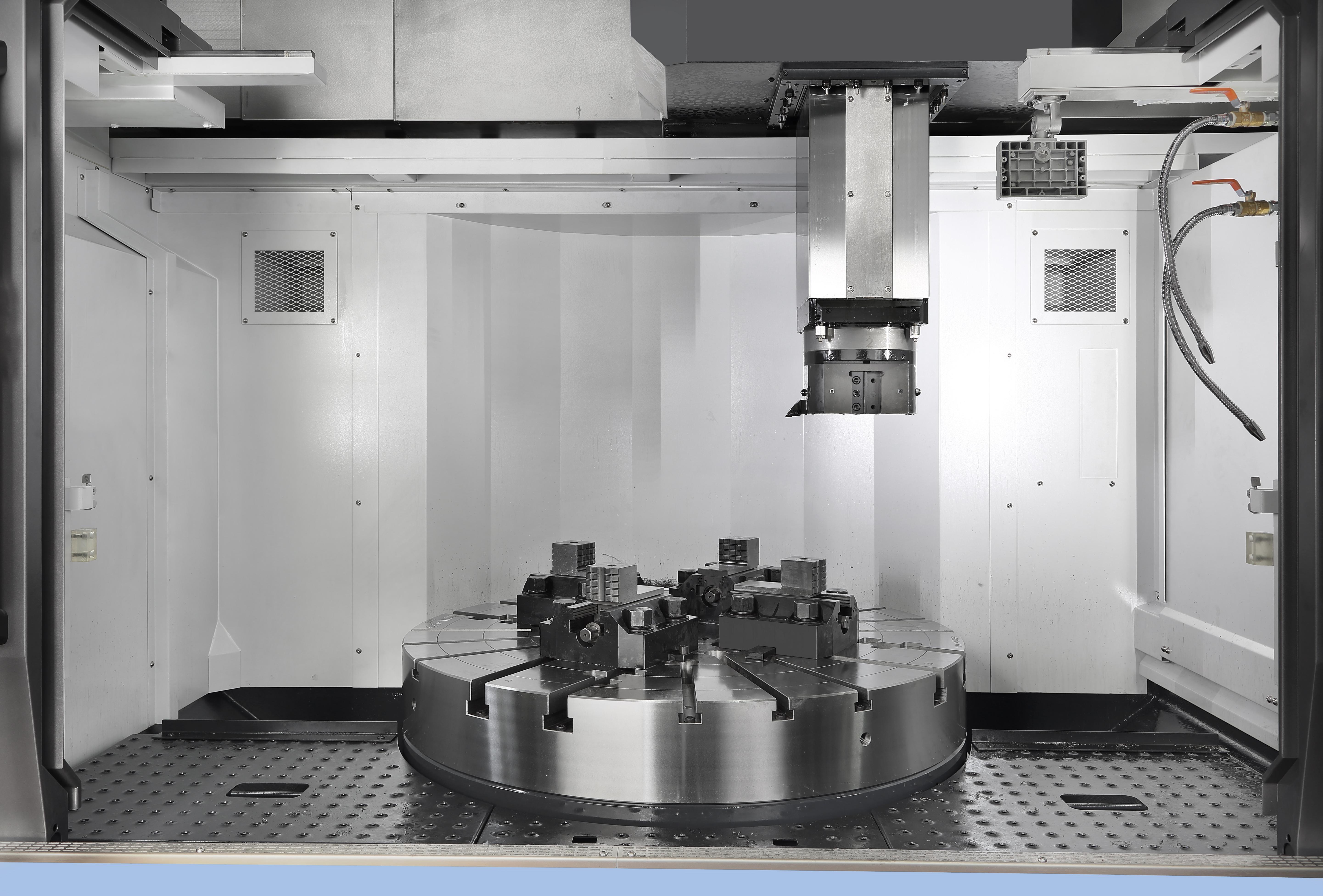

PUMA VTR-serien er designet til at kunne bearbejde store emner med maksimal stabilitet og produktivitet. Serien er udstyret med store borddiametre og robuste konstruktioner, der gør dem ideelle til tung bearbejdning af store komponenter, såsom dele til olie- og gasindustrien. |
Design din egen CNC-maskine
Tilpas din CNC-fræser eller drejebænk ved at vælge fra de forskellige maskinoptioner du finder herunder. Nogle standardfunktioner er allerede forudvalgt og tilføjet til din maskine. Når du har valgt de ønskede ekstra optioner, kan du lægge dem i tilbudskurven. Vores salgsteam vil derefter kontakte dig med en pris på din valgte maskine og optioner.
Start med at designe din skræddersyede maskine i dag!
Specifikationer
Travels
| Travels - X Axis Travel distance (mm) | 1700 |
|---|---|
| Travels - Y Axis Travel distance (mm) | |
| Travels - Z Axis Travel distance (mm) | 900 |
| Travels - X Axis Rapid Traverse (m/min) | 12 |
| Travels - Z Axis Rapid Traverse (m/min) | 10 |
Table
| Table Length (mm) | |
|---|---|
| Table Width (mm) | |
| Max. Workpiece weight (kg) | |
| Pallet Size (mm) | |
| Rotary Table Diameter (mm) | |
| Max. Table weight (kg) |
Workpiece capacity
| Max. Workpiece Diameter (mm) | |
|---|---|
| Max. Workpiece Height (mm) | |
| Max. Workpiece weight (kg) |

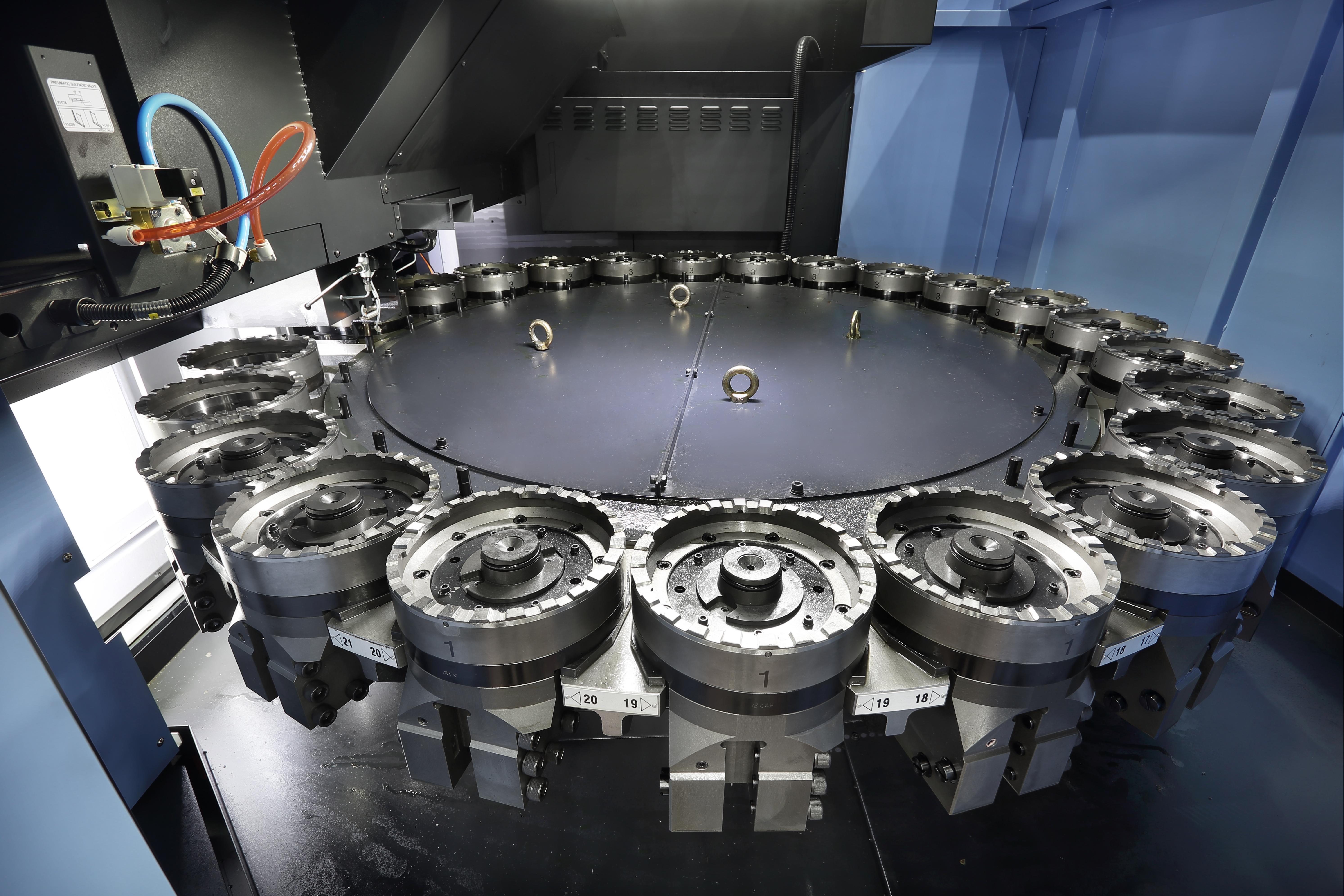

Tool storage capacity
| Machining center - No. of tool station | 12 |
|---|
Capacity
| Chuck size (mm) | 1270 |
|---|---|
| Max. Turning Diameter (mm) | 1600 |
| Max. Turning Length (mm) | 950 |
| Bar Capacity (mm) | |
| Table to spindle nose |
Main spindle
| Main Spindle Max. Speed | 400 |
|---|---|
| Main Spindle Max. Power | 45 |
| Main Spindle Max. Torque | 20557 |
| Tool Taper (ISO) |
Turret
| Rotary Tool (r/min) | |
|---|---|
| Turret - No. of tool station | 12 |
Dimensions
| Length (mm) | 5590 |
|---|---|
| Height (mm) | 5065 |
| Width (mm) | 4066 |
| Weight (kg) | 27500 |
| Navn | Download | Fil type | |
|---|---|---|---|
|
PUMA_VTR .pdf | 12045 KB | |
|
TOOLING SYSTEM-PUMA-VTR-1012-1216-1620-2025.pdf | 2568 KB |
Levering og installation
|
Projektteamet styrer hele processen, herunder levering, installation og idriftsættelse af maskinen, og sikrer et problemfrit projektforløb. Projektteamet sørger for koordinering og kommunikation mellem projektets parter, herunder kunden, Duroc Machine Tool og eventuelle tredjeparts underleverandører. |
